Laporan Akhir Percobaan 2 Modul 3 (SPI)
- Button
Push button switch (saklar tombol tekan) adalah perangkat / saklar sederhana yang berfungsi untuk menghubungkan atau memutuskan aliran arus listrik dengan sistem kerja tekan unlock (tidak mengunci). Sistem kerja unlock disini berarti saklar akan bekerja sebagai device penghubung atau pemutus aliran arus listrik saat tombol ditekan, dan saat tombol tidak ditekan (dilepas), maka saklar akan kembali pada kondisi normal.
- LED
LED dapat kita definisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya.
Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator atau lampu indikator.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
- Arduino Uno
Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.

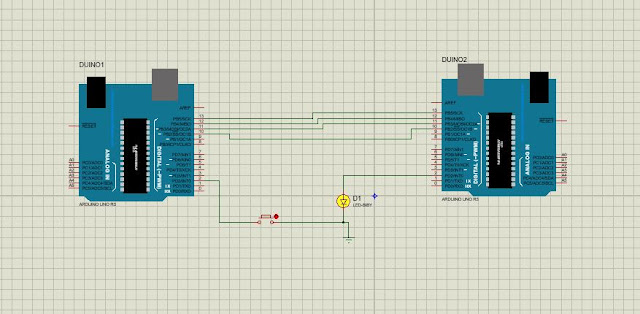

2. Rangkaian Simulasi [kembali]

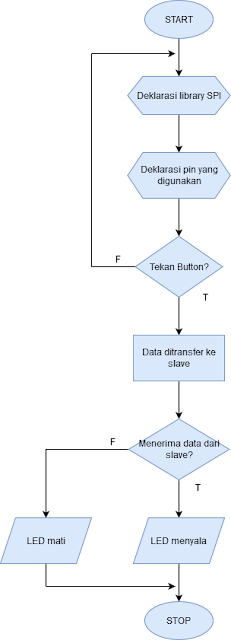

3. Flowchart [kembali] Master
#include <SPI.h> //Deklarasi library SPI
#define button 2 //Deklasrasi pin 2 terhubung pada button
void setup (void) { //Fungsi yang dieksekusi sekali
pinMode(button, INPUT_PULLUP); //Deklarasi button sebagai input dalam kondisi pull-up
Serial.begin(115200 ); //Set baud rate 115200
digitalWrite(SS, HIGH); //Pin SS berlogika HIGH atau menonaktifkan pin SS
SPI.begin (); //Mremulai komunikasi SPI
SPI.setClockDivider(SPI_CLOCK_DIV8); //Membagi clock dengan 8
#define button 2 //Deklasrasi pin 2 terhubung pada button
void setup (void) { //Fungsi yang dieksekusi sekali
pinMode(button, INPUT_PULLUP); //Deklarasi button sebagai input dalam kondisi pull-up
Serial.begin(115200 ); //Set baud rate 115200
digitalWrite(SS, HIGH); //Pin SS berlogika HIGH atau menonaktifkan pin SS
SPI.begin (); //Mremulai komunikasi SPI
SPI.setClockDivider(SPI_CLOCK_DIV8); //Membagi clock dengan 8
void loop (void) { //Fungsi yang dijalankan berulang atau looping
char c; //Deklarasi variabel c menggunakan tipe data char/character
int nilai=digitalRead(button); //Deklarasi variabel nilai merupakan hasil pembacaan kondisi button
if(nilai==0){ //Fungsi kondisional saat variabel nilai berlogika 0
digitalWrite(SS, LOW); //Pemberian logika LOW pada pin SS sehingga SS aktif //
for (const char * p = "Hello, world!\r" ; c = *p; p++) //Memasukkan nilai variabel p, dan increment variabel p
{
SPI.transfer (c); //Data dari master dikirimkan atau ditransfer
Serial.print(c); //Mencetak data yang didapatkan pada monitor serial
}
digitalWrite(SS, HIGH); //Pin SS berlogika HIGH, sehingga pin SS tidak aktif
delay(2000); //Penundaan looping selama 2000 ms
}
}
Slave:
#include <SPI.h>
#define led 2 //Deklarasi pin 2 terhubung ke LED
char buff [50]; //Deklarasi variabel buff dengan array 50
volatile byte indx; //Deklarasi variabel indx
volatile boolean process; //Deklarasi variabel process
void setup (void) { //Fungsi yang hanya dieksekusi sekali
Serial.begin (115200); //Set baud rate 115200
pinMode(led, OUTPUT); //LED berfungsi sebagai output
SPCR |= _BV(SPE); //Mengaktifkan SPI dalam mode Slave
indx = 0; //Set nilai variabel indx menjadi 0
process = false; //Memasukkan nilai false ke dalam variabel process
SPI.attachInterrupt(); //Mengaktifkan intterupt
}
ISR (SPI_STC_vect) // SPI interrupt routine
{
byte c = SPDR; //Membaca data dari Data Register SPI
if (indx < sizeof buff) { //Kondisi saat nilai indx < dari jumlah array buff
buff [indx++] = c; //Data disimpan pada index selanjutnya di array buff
if (c == '\r') //Pengecekan pada akhir kata
process = true; //Memasukkan nilai tru ke variabel process
}
}
void loop (void) { //Fungsi yang dieksekusi berulang kali atau looping
if (process) { //Kondisional untuk nilai variabel process
digitalWrite(led, HIGH); //Pada LED akan diberi logika HIGH maka LED menyala
process = false; //Memberikan nilai false pada variabel process atau me reset variabel process
Serial.println (buff); //Mencetak array pada serial monitor
indx = 0; //Memasukkan nilai 0 pada variabel indx atau mereset button ke 0
delay(1000); //Menunda proses perulangan selama 1000 ms
}
else //Untuk kondisi lain
{
digitalWrite(led, LOW); //LED diberi logika LOW maka LED mati
}
}
#define led 2 //Deklarasi pin 2 terhubung ke LED
char buff [50]; //Deklarasi variabel buff dengan array 50
volatile byte indx; //Deklarasi variabel indx
volatile boolean process; //Deklarasi variabel process
void setup (void) { //Fungsi yang hanya dieksekusi sekali
Serial.begin (115200); //Set baud rate 115200
pinMode(led, OUTPUT); //LED berfungsi sebagai output
SPCR |= _BV(SPE); //Mengaktifkan SPI dalam mode Slave
indx = 0; //Set nilai variabel indx menjadi 0
process = false; //Memasukkan nilai false ke dalam variabel process
SPI.attachInterrupt(); //Mengaktifkan intterupt
}
ISR (SPI_STC_vect) // SPI interrupt routine
{
byte c = SPDR; //Membaca data dari Data Register SPI
if (indx < sizeof buff) { //Kondisi saat nilai indx < dari jumlah array buff
buff [indx++] = c; //Data disimpan pada index selanjutnya di array buff
if (c == '\r') //Pengecekan pada akhir kata
process = true; //Memasukkan nilai tru ke variabel process
}
}
void loop (void) { //Fungsi yang dieksekusi berulang kali atau looping
if (process) { //Kondisional untuk nilai variabel process
digitalWrite(led, HIGH); //Pada LED akan diberi logika HIGH maka LED menyala
process = false; //Memberikan nilai false pada variabel process atau me reset variabel process
Serial.println (buff); //Mencetak array pada serial monitor
indx = 0; //Memasukkan nilai 0 pada variabel indx atau mereset button ke 0
delay(1000); //Menunda proses perulangan selama 1000 ms
}
else //Untuk kondisi lain
{
digitalWrite(led, LOW); //LED diberi logika LOW maka LED mati
}
}
1. Pada saat digunakan dua perangkat slave. Apa yang akan di ubah,program rangkaian atau dua-duanya?
Jawab: Apabila kita menggunakan 2 perangkat slave yang yang kita ubah hanya rangkaian saja,itupun kita hanya memasang pin-pin yang sama dengan perangkat slave yang pertama. Kita memasangnya dengan cara parallel ke pin-pin master.
HTML - DownloadSimulasi Proteus - Download
Listing Program Master - Download
Listing Program Slave - Download
Video - Download
